Σκάλες στέγης: χαρακτηριστικά σχεδιασμού (21 φωτογραφίες)

Υπάρχει πάντα μια θέση για ένα παραθυρόφυλλο σε μια καλά σχεδιασμένη οροφή. Είναι μικρό σε μέγεθος και μπορεί να έχει μια εντελώς διαφορετική συσκευή. Γιατί υπάρχει ένα παραθυρόφυλλο στην οροφή και ποιες ποικιλίες αυτού του σχεδίου υπάρχουν; Με αυτό, μπορείτε να αερίσετε τη σοφίτα, πηγαίνετε στην οροφή για τεχνική εργασία. Για τις περισσότερες στέγες, η υπνοδωμάτιο είναι η μοναδική πηγή φυσικού φωτός. Ωστόσο, εκτελώντας σημαντικές πρακτικές λειτουργίες, ο σχεδιασμός αυτός μπορεί επίσης να χρησιμεύσει ως διακόσμηση για το σπίτι.

Dormer παράθυρο στην οροφή ενός ιδιωτικού σπιτιού

Κεραμοσκεπή οροφής

Λειτουργικότητα Dormer

Εξαερισμός του δωματίου σήμερα, είναι συνηθισμένο να δοθεί μεγάλη προσοχή, ειδικά όταν πρόκειται για τη σοφίτα. Η δομή της στέγης των πιο κεκλιμένων οροφών είναι κατασκευασμένη από καλά αποξηραμένο ξύλο. Μπορεί να εξυπηρετεί εδώ και δεκαετίες αν δημιουργούνται όλες οι συνθήκες γι 'αυτό. Ο κύριος εχθρός των δοκών είναι υγρός, αλλά από πού προέρχεται από μια αεροστεγή στέγη; Μην ξεχνάτε τους νόμους της φυσικής: ο ζεστός αέρας εισέρχεται από τις εγκαταστάσεις μέσω του σοφίτου και οι συμπυκνωμένοι σχηματίζονται κάτω από την κρύα στέγη. Εξαφανίζεται σε όλα τα στοιχεία του συστήματος δοκών και μόνο τα παράθυρα στα σοκάκια στη σοφίτα θα επιτρέπουν τον έγκαιρο αερισμό του δωματίου.

Dome παράθυρο στην οροφή του εξοχικού σπιτιού

Εξαλείφει την εγκατάσταση του καλουπιού και του καλουπιού, που αναπτύσσεται ενεργά σε σκοτεινούς χώρους. Οι μικροοργανισμοί επηρεάζουν επίσης αρνητικά την κατάσταση του συστήματος δοκών, επιταχύνοντας την καταστροφή του ξύλου. Στις στέγες με καμπίνες αρκετά μεγάλου μεγέθους, το μούχλα πρακτικά δεν υπάρχει, ειδικά εάν κρατάτε τη σοφίτα καθαρή και τακτοποιημένη.

Μια στέγη με υψόμετρο και μια κρεβατοκάμαρα είναι πιο προστατευμένη από ισχυρούς ανέμους. Οι μάζες αέρα που κινούνται με υψηλή ταχύτητα δημιουργούν κενό πάνω από την οροφή, με αποτέλεσμα η οροφή να προσπαθεί να "ανυψωθεί" λόγω της διαφοράς πίεσης. Σε μια παρόμοια κατάσταση, δεν μπορεί κανείς να κάνει χωρίς μια βαλβίδα που θα ανακουφίσει την υπερπίεση στον χώρο υποζώνης. Ο ρόλος του παίζεται από το παραθυρόφυλλο στην οροφή. Έτσι, μια σύντομη εκδρομή στους νόμους της φυσικής και της βιολογίας κατέστησε δυνατή την κατανόηση του γιατί χρειάζονται κλιμακοστάσια και γιατί ένα καλό σπίτι δεν μπορεί να κατασκευαστεί χωρίς αυτούς.

Dormer παράθυρο με διακόσμηση

Ξύλινη καμπίνα

Είδη παραθύρων για τα παραθυρόφυλλα

Ορισμένες χώρες έχουν αναπτύξει τεκμηρίωση που περιγράφει το σχεδιασμό των κλιμακοστασίων και πιθανών τελειωμάτων. Άλλα κράτη βασίζονται στην ικανότητα των στελεχών και των σχεδιαστών.

Πέτρινο παραθυρόφυλλο παράθυρο

Διπλό υπνοδωμάτιο

Η ποικιλία λύσεων σήμερα μας επιτρέπει να διακρίνουμε τους ακόλουθους κύριους τύπους παραθύρων:

  • τριγωνικό?
  • ορθογώνιο με μια κεκλιμένη οροφή.
  • πανοραμική;
  • ημικυκλικό;
  • σοφίτα?
  • lucarna.

Στις περισσότερες περιπτώσεις, επιλέγεται ο σχεδιασμός του παραθύρου για τα κλινοσκεπάσματα, το οποίο προσαρμόζεται βέλτιστα στον τύπο της οροφής.

Δύο τύποι παραθύρων για τα κλιμακοστάσια αξίζουν ιδιαίτερη προσοχή - υπνοδωμάτιο και lucarn. Εάν η παραδοσιακή σχεδίαση του παραθύρου παραθύρου στην οροφή υποδηλώνει μια ξεχωριστή απομακρυσμένη κατασκευή, ένα είδος σπιτιού στο σπίτι, τότε το υπώφυλλο είναι μέρος της οροφής. Είναι σε θέση να αντέξει υψηλά φορτία χιονιού, είναι αεροστεγής και μπορεί να έχει διάφορες μορφές. Η παρουσία ενσωματωμένων βαλβίδων σάς επιτρέπει να εξισώσετε την πίεση σε μια θυελλώδη ημέρα και έχουν αναπτυχθεί ειδικοί μηχανισμοί εξαερισμού για τον αερισμό.

Στρογγυλή υπνοδωμάτιο

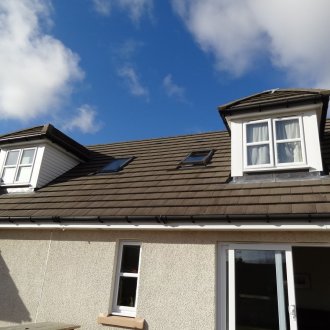

Σκαρφαλωμένη στέγη

Η Λουκάρνα εμφανίστηκε στη Δυτική Ευρώπη κατά τον Μεσαίωνα και είναι ένα κατακόρυφο πλαίσιο που βρίσκεται στο ίδιο επίπεδο με την πρόσοψη του σπιτιού και κλείνει στην κορυφή και στις πλευρές. Στα τέλη της γοτθικής περιόδου και στην αρχή της Αναγέννησης, σπίτια με Lucar χτίστηκαν παντού, οι ιδιοκτήτες τους ζήτησαν από τους αρχιτέκτονες να διακοσμήσουν πλούσια το στοιχείο αυτό με την κατασκευή γυψοσανίδας, σκαλισμένες πλατφόρμες. Ως αποτέλεσμα, Lucarna τόνισε το καθεστώς του ιδιοκτήτη του σπιτιού, το γούστο του. Το στοιχείο αυτό έχει εξαπλωθεί ευρέως στη Γαλλία, την Αγγλία, τη Γερμανία, την Αυστρία, την Ιταλία και τη Ρωσία. Τα παράθυρα της Λουκέρνης κοσμούσαν τα ανάκτορα μέχρι τις αρχές του 20ού αιώνα, αποτελώντας υποχρεωτικό στοιχείο της μπαρόκ αρχιτεκτονικής.

Dormer με γκάμα από γυψομάρμαρο

Lucarn

Χαρακτηριστικά σχεδιασμού των κλινοστρωμάτων

Ένα χαρακτηριστικό γνώρισμα της εγκατάστασης των κλιμακοστασίων είναι η θέση τους μεταξύ των δοκών. Αυτό γίνεται έτσι ώστε να μην μειώνεται η αντοχή του συστήματος, ικανό να αντέχει σε υψηλά φορτία. Ένα παράθυρο πλαισίου παραθύρου τοποθετείται παράλληλα με την κατασκευή του συστήματος δοκών. Τα πόδια του ραφιού και οι δοκοί είναι ενισχυμένα, δεν επιτρέπεται η εισαγωγή του στη δομή. Τα πλαίσια του αέρος είναι προσεκτικά βαθμονομημένα, έχει τοποθετηθεί μια ακτίνα κορυφογραμμής. Για να διευκολυνθεί ο σχεδιασμός, είναι επενδυμένο με κόντρα πλακέ ανθεκτικό στην υγρασία. Μόνο όταν η κατασκευή είναι έτοιμη, καλύπτεται η στέγη.

Αττική σοφίτα

Το κύριο χαρακτηριστικό γνώρισμα του σχεδιαστή είναι ο αριθμός των πλαγιών. Τις περισσότερες φορές, ο αριθμός τους περιορίζεται από τον προϋπολογισμό κατασκευής και τα αρχιτεκτονικά χαρακτηριστικά της στέγης. Το μονόκλινο πατάρι έχει επίπεδη οροφή με γωνία κλίσης τουλάχιστον 15 μοίρες. Αυτός είναι ο απλούστερος σχεδιασμός, αφού η γειτνίαση με την οροφή δεν είναι δύσκολη. Η προεξοχή της οροφής ακριβώς πάνω από το παράθυρο πρέπει να είναι μεγάλη, ειδικά αν δεν είναι τζάμια.

Το παράθυρο διπλού βήματος έχει λάβει τη μεγαλύτερη κατανομή, η στέγη του μπορεί να είναι τόσο αυστηρή όσο και ημικυκλική. Ο σχεδιασμός του είναι πιο πολύπλοκος, καθώς είναι απαραίτητο να κολλήσετε σωστά τις πλαγιές των κύριων και των παραθύρων. Θα χρειαστούν κοιλάδες, καθώς και υλικό για την προστασία της κορυφογραμμής. Εάν η συσκευή του παραθύρου παραθύρου αυτού του τύπου είναι κατασκευασμένη σωστά, τότε οι ροές του νερού κατανέμονται πιο αποτελεσματικά και το πλαίσιο δεν χύνεται, γεγονός που του επιτρέπει να μην λούζει αλλά να κλείνει τις περσίδες.

Οι φεγγίτες παρέχονται από τους κατασκευαστές σε τελική μορφή. Αυτό εξηγείται από το γεγονός ότι ο σχεδιασμός τους πρέπει να είναι όσο το δυνατόν πιο δυνατός και όλοι οι μηχανισμοί - αποτελεσματικοί και αξιόπιστοι. Ιδιαίτερη προσοχή δίνεται στον μισθό, ο οποίος εξασφαλίζει τη στεγανότητα της διασταύρωσης της σοφίτας με το υλικό στεγών. Το μέγεθος του παραθύρου για τα παραθυρόφυλλα αυτού του τύπου μπορεί να είναι οποιοδήποτε, το οποίο σας επιτρέπει να παρέχετε τη σοφίτα με φυσικό φως σύμφωνα με τις απαιτήσεις του SNiP.

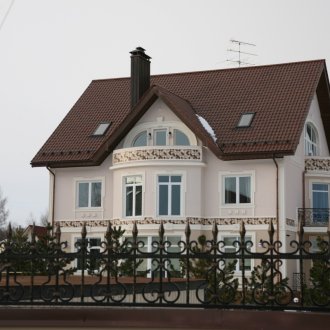

Φουσκωτά υπνοδωμάτια

Art Nouveau υπνοδωμάτιο

Ο πιο πολύπλοκος σχεδιασμός της lucarna, δεδομένου ότι φέρνει όχι μόνο μια πρακτική, αλλά και μια αισθητική λειτουργία. Έχει τη δική του πρόσοψη, στέγη και διακοσμητικά στοιχεία. Το σχήμα του παραθύρου της μηδικής μπορεί να είναι ορθογώνιο, τριγωνικό, τοξωτό. Η οροφή είναι μονοφασική, διπλή, ισχιακή ή ημικυκλική. Ένα όμορφο, αλλά περίπλοκο τόξο κάνει ειδικές απαιτήσεις κυρίως στα υλικά που χρησιμοποιούνται για την οροφή. Χρησιμοποιείται σε κτίρια με στέγη από εύκαμπτα ή φυσικά πλακάκια, σχιστόλιθο ή επίπεδο μέταλλο. Τα παράθυρα της Λουκέρνης μπορούν να είναι τζάμια ή κλειστές περσίδες.

Το τζάμι

Πανοραμική υπνοδωμάτιο

Χαρακτηριστικά της επιλογής του σχεδιασμού και της θέσης των θυρών παραθύρων

Το παραθυρόφυλλο δεν πρέπει να βρίσκεται στην μπροστινή πλευρά της οροφής, σε αυτή την περίπτωση θα παρέχει ελάχιστο φωτισμό του χώρου της οροφής.

Η κατακόρυφη διάταξη των παραθύρων των σκεπασμάτων δίνει την πολυπλοκότητα σε ολόκληρο το σπίτι, αλλά δεν έχει σημασία για μικρές στέγες.

Σε περίπτωση που έχουν εγκατασταθεί δύο ή περισσότερα παράθυρα, πρέπει να τηρείται απόσταση τουλάχιστον 80 cm μεταξύ τους. Στην αντίθετη περίπτωση, το χιόνι θα συσσωρευτεί ανάμεσα στα παράθυρα των κλινοσκεπασμάτων στην οροφή. Ως αποτέλεσμα, το φορτίο στην οροφή θα υπερβεί το υπολογιζόμενο, το οποίο θα επηρεάσει αρνητικά τη διάρκεια ζωής του συστήματος δοκών.Το χιόνι θα φτάσει στα υλικά παραθύρου των παραθύρων σε σημεία όπου δεν έχει σχεδιαστεί. Πιθανή διαρροή νερού τήξης και αλλοίωση της σοφίτας ή του θερμομονωτικού υλικού.

Πλαστικά κλινοσκεπάσματα

Ημικυκλικό υπνόσακο

Ένα από τα βασικά ζητήματα που ενδιαφέρουν οι ιδιοκτήτες των σοφίτες είναι η περιοχή των παραθύρων των παραθύρων. Είναι δυνατόν να παρέχεται κανονικός φυσικός φωτισμός κατά τη διάρκεια της ημέρας μόνο εάν η συνολική έκταση των παραθύρων θα είναι 12-16% της επιφάνειας δαπέδου του σοφίτα. Η καλύτερη επιλογή θα ήταν ένας εργάτης με ένα μεγάλο παράθυρο, αλλά αν προγραμματιστούν πολλά παράθυρα για τα κλιμακοστάσια, το συνολικό τους πλάτος δεν πρέπει να υπερβαίνει το μισό πλάτος του δωματίου στο οποίο θα εγκατασταθούν.

Σε ένα καθιστικό, το ύψος των θυρών δεν πρέπει να υπερβαίνει τα 80-90 cm και το βέλτιστο ύψος τους συνιστάται από 120 έως 150 cm. Είναι εύκολο να φροντίσετε ένα τέτοιο παράθυρο και η ποσότητα φωτός στο δωμάτιο θα συμμορφώνεται με τα πρότυπα.

Παράθυρο Dormer

Πλεονεκτήματα και μειονεκτήματα των κλιμακοστασίων

Ένα υπνοδωμάτιο που βρίσκεται στην οροφή δίνει στο κτήριο μια πιο άνετη και αισθητικά ευχάριστη εμφάνιση. Η φροντίδα για ένα παράθυρο είναι απλή και, εάν είναι απαραίτητο, μπορείτε να το χρησιμοποιήσετε για να φτάσετε στην οροφή για να εγκαταστήσετε εξοπλισμό, κεραίες ή για προγραμματισμένες επισκευές. Ελλείψει σχεδιαστικών ελαττωμάτων, τα κλιμακοστάσια θα παρέχουν χώρο κάτω από την οροφή με φυσικό φως. Αυτό είναι ιδιαίτερα σημαντικό για οικιακές σοφίτες και λειτουργικούς τεχνικούς χώρους.

Τριγωνικό υπνόσακο

Μεταξύ των κύριων μειονεκτημάτων των παραθύρων και των lucarnes είναι τα εξής:

  • αυξημένη πιθανότητα διαρροής στην οροφή στη διασταύρωση.
  • ο σχηματισμός σάκων χιονιού και το αυξανόμενο φορτίο στο σύστημα δοκών.
  • μεταδίδουν λιγότερο φως από τους φεγγίτες της ίδιας περιοχής, ενώ η περιοχή της φωτιζόμενης επιφάνειας δαπέδου είναι μικρότερη λόγω μιας πιο αμβλείας γωνίας πρόσπτωσης φωτός.
  • αύξηση των δαπανών στέγης.

Παρά τις ατέλειες, η απουσία ενός κλιμακοστασίου θα αποτελούσε σοβαρότερο πρόβλημα από την ύπαρξή του.

Σκυρόδεμα σπιτάκι σπιτιών

Το παράθυρο της βιτρίνας πρέπει αναγκαστικά να γίνει μέρος του έργου στέγης σκηνής, γεγονός που θα αποτρέψει απρόβλεπτες δαπάνες, τόσο κατά τη διάρκεια της κατασκευής όσο και κατά τη λειτουργία του κτιρίου. Η επιλογή του σχεδιασμού του παραθυρόφυλλου πρέπει να αντιμετωπίζεται με ιδιαίτερη προσοχή και να εξετάζεται κατά πόσον ο σοφίτας χώρος θα είναι οικιστικός ή μη οικιστικός. Κατά τη δημιουργία του πλαισίου, είναι απαραίτητο να ενισχυθεί το σύστημα δοκών στην περιοχή του κλιμακοστασίου. Όλα αυτά θα βοηθήσουν να μεγιστοποιηθούν τα οφέλη της ύπαρξης μιας τόσο σύνθετης δομής στην οροφή του σπιτιού.
